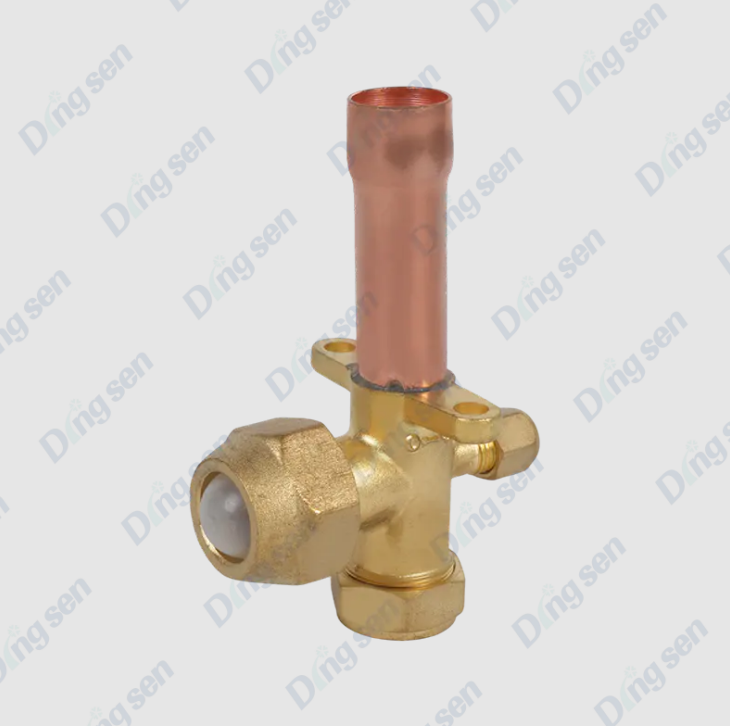

Ce este o supapă cu trei căi de aer condiționat?

An supapă cu trei căi pentru aer condiționat , cunoscută și ca supapă de inversare cu trei căi sau supapă de distribuție cu trei căi, este o componentă cheie de control într-un sistem de aer condiționat. Este folosit pentru a schimba direcția de curgere a agentului frigorific sau a apei răcite/cald în conducte, realizând funcțiile de răcire, încălzire sau distribuție a apei răcite/cald ale sistemului.

O supapă cu trei căi constă de obicei dintr-un corp de supapă, un miez de supapă și un actuator. Pe baza traseului fluidului, acesta poate fi împărțit în tip direct și tip distribuție proporțională. În sistemele moderne de aer condiționat central, ventiloconvector și sisteme de încălzire prin pardoseală, supapele cu trei căi sunt adesea folosite împreună cu actuatoare electrice sau termostate pentru a realiza controlul automat și gestionarea economisirii energiei.

Care este principiul de funcționare al unui supapă cu trei căi pentru aer condiționat ?

An supapă cu trei căi pentru aer condiționat , cunoscută și sub denumirea de supapă de distribuție cu trei căi sau supapă de inversare cu trei căi, este folosită în principal pentru a regla direcția de curgere a agentului frigorific sau a apei răcite/calde într-un sistem de aer condiționat, realizând comutarea între funcțiile de răcire și încălzire sau distribuția apei răcite/calde. Principiul său de funcționare se bazează în principal pe mișcarea miezului supapei în interiorul corpului supapei pentru a schimba traseul fluidului.

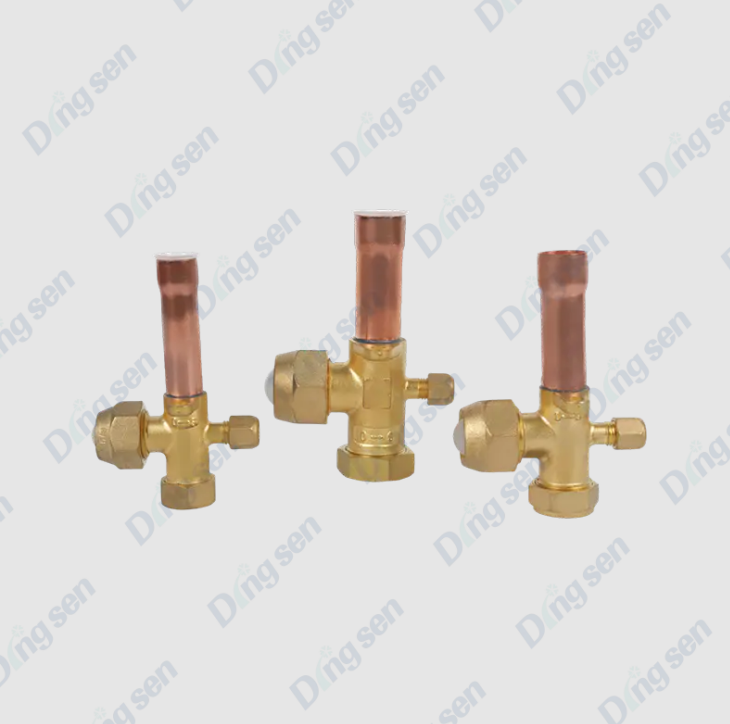

1. Compoziția structurală

O supapă cu trei căi constă în principal din următoarele părți:

• Corpul supapei: De obicei realizat din cupru, alamă sau oțel inoxidabil, cu trei porturi de conectare: o intrare (de obicei, intrarea în sistem) și două ieșiri (care duc la circuite sau echipamente diferite).


• Miezul supapei: Partea mobilă din interiorul corpului supapei, care se poate roti sau aluneca, este folosită pentru a comuta direcția de curgere a fluidului.


• Actuator: Include o pârghie de operare manuală sau un actuator electric/pneumatic, utilizat pentru a conduce mișcarea miezului supapei pentru a obține comutarea direcției de curgere.


• Garnituri: cum ar fi inele de cauciuc sau garnituri de politetrafluoretilenă (PTFE), asigurându-se că supapa nu se scurge în timpul funcționării.



2. Moduri de operare

Supapele cu trei căi pot fi împărțite în tipuri manuale și electrice în funcție de metoda lor de control, cu ușoare diferențe în principiile de funcționare:

(1) Supapă manuală cu trei căi

Prin rotirea mânerului, poziția miezului supapei este schimbată, permițând fluidului din conducta de admisie să curgă către una dintre cele două ieșiri sau să fie distribuit proporțional.

Miezul supapei are de obicei două structuri de bază:

• Miez de supapă de tip L: Comută fluidul la o singură ieșire, realizând o funcție de „pornire/oprire” sau de comutare.


• Miez de supapă de tip T: Permite curgerea simultană prin ambele ieșiri, distribuind debitul în funcție de un anumit raport.



(2) Supapă electrică cu trei căi

Miezul supapei este antrenat de un actuator electric și poate primi semnale de control al temperaturii sau comenzi ale controlerului pentru a realiza reglarea automată.

Actuatorul rotește miezul supapei, schimbând direcția de curgere a fluidului sau raportul de distribuție.

Poate fi conectat cu un sistem de control al temperaturii pentru a realiza reglarea sarcinii sau controlul economisirii energiei.

3. Principiul distribuției fluidelor

Comutare directă (miez de supapă de tip L): Când miezul supapei se rotește la un anumit unghi, fluidul poate curge numai de la intrare la ieșirea desemnată, iar cealaltă ieșire este închisă.

Distribuție proporțională (miez de supapă de tip T): unghiul de rotație al miezului de supapă controlează dimensiunea deschiderii celor două ieșiri, obținând astfel o distribuție proporțională a apei calde și reci pentru a asigura funcționarea stabilă a sistemului.

Poziția miezului supapei este de obicei determinată de un termostat, controler sau reglare manuală, permițând o reglare precisă a debitului pentru a obține un control confortabil al temperaturii și economii de energie.

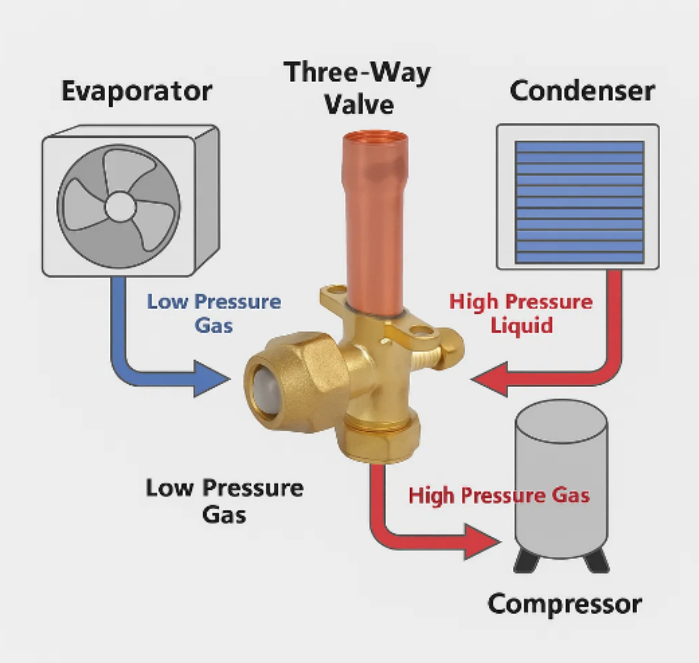

4. Diagrama de funcționare

Când sistemul are nevoie de încălzire, miezul supapei se rotește pentru a deschide orificiul de evacuare A și închide orificiul de ieșire B, permițând apei calde sau agentului frigorific fierbinte să curgă către echipamentul de încălzire.

Când sistemul are nevoie de răcire, miezul supapei se rotește pentru a deschide orificiul de evacuare B și închide orificiul de evacuare A, permițând apei rece sau agentului frigorific rece să curgă către echipamentul de răcire.

În unele aplicații de distribuție proporțională, miezul supapei poate deschide parțial ieșirile A și B pentru a obține amestecarea apei calde și rece sau distribuția debitului.

5. Caracteristici și avantaje

Control flexibil: direcția fluxului poate fi ajustată manual sau automat pentru a se adapta la diferite cerințe de sarcină.

Eficiență energetică: Controlul precis al debitului prin distribuție proporțională reduce risipa de energie.

Instalare ușoară: Structură compactă, poate fi conectată direct la conductele sistemului de aer condiționat.

Protecția sistemului: Previne refluxul și impactul sistemului, asigurând funcționarea stabilă a echipamentului.

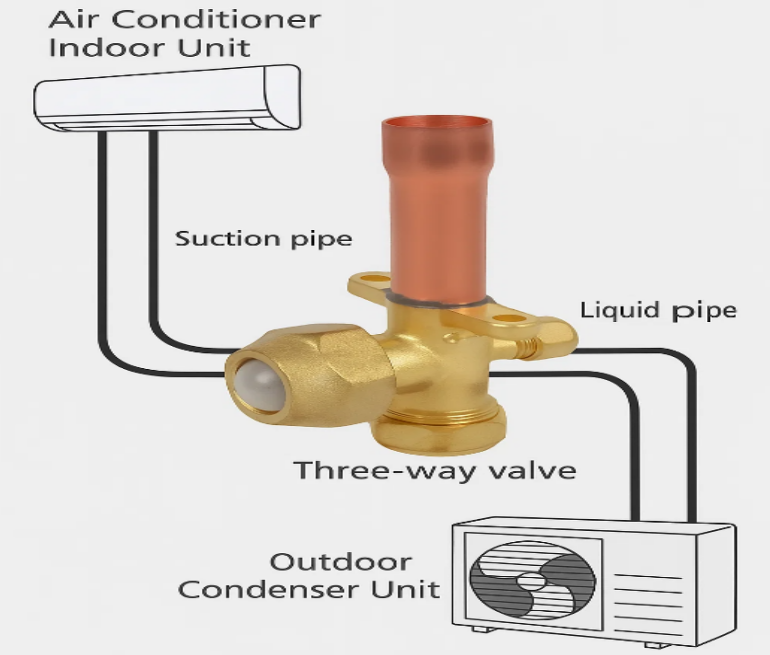

Ce tipuri de sisteme de aer condiționat sunt supapă cu trei căi pentru aer condiționats folosit de obicei în?

Supapele cu trei căi pentru aer condiționat sunt utilizate pe scară largă în sistemele moderne de aer condiționat, în primul rând pentru a controla direcția de curgere a agentului frigorific sau a apei răcite/calde, realizând comutarea răcirii/încălzirii, distribuția debitului și reglarea sarcinii sistemului. Caracteristicile lor de aplicare variază ușor în funcție de tipul de sistem.

1. Sisteme centrale de climatizare

Scenarii de aplicare: sisteme de apă sau aer condiționat în clădiri comerciale mari, clădiri de birouri, hoteluri, centre comerciale etc.

Functii:

• Reglează fluxul de apă rece/caldă către diferite dispozitive terminale (cum ar fi ventiloconvector sau unități de tratare a aerului).


• Comută debitul de apă sau agent frigorific în timpul comutării modului de răcire/încălzire.


• Funcționează împreună cu termostate sau sisteme de management al clădirii (BMS) pentru a realiza controlul automat și funcționarea cu economie de energie.



Avantaje: Poate controla centralizat mai multe dispozitive terminale, asigurând stabilitatea și confortul sistemului.

2. Sistem terminal al unității ventilo-coil (FCU).

Scenarii de aplicare: birouri, săli de conferințe, secții de spital, camere de hotel etc.

Funcție:

• Controlează debitul de apă rece sau fierbinte în unitatea ventiloconvector pentru a regla temperatura interioară.
• Cu un actuator electric, poate distribui automat debitul de apă pe baza semnalelor de control al temperaturii camerei.



Avantaje: Permite reglarea independentă a temperaturii pentru fiecare cameră sau zonă, îmbunătățind confortul și eficiența energetică.

3. Sistem de încălzire prin pardoseală (încălzire prin pardoseală radiantă)

Scenarii de aplicare: Clădiri rezidențiale, vile, clădiri publice și alte locuri care utilizează încălzire prin pardoseală pe bază de apă.

Funcție:

• Distribuie apa calda la conductele de incalzire prin pardoseala din diferite zone pentru a realiza incalzirea pe zone.
• Combinat cu un termostat, permite reglarea automată a temperaturii interioare.



Avantaje: Realizează un control confortabil al temperaturii camerei prin distribuția precisă a debitului de apă caldă economisind în același timp energie.

4. Sistem de aer condiționat multi-split (VRF/VRV)

Scenarii de aplicare: Complexe comerciale de dimensiuni medii până la mari, clădiri de birouri și alte locuri care necesită sisteme de aer condiționat multi-split.

Funcție:

• Controlează fluxul de agent frigorific către unitatea interioară sau unitatea de recuperare a căldurii atunci când comutați între modurile de răcire și încălzire.
• Funcționează cu controlerul de sistem pentru a obține controlul independent al temperaturii și gestionarea economisirii energiei în mai multe zone.



Avantaje: Asigură funcționarea eficientă a sistemelor multi-split și îmbunătățește confortul interior.

5. Sistem cu pompă de căldură

Scenarii de aplicare: sisteme rezidențiale sau comerciale cu sursă de aer/sursă terestră cu pompe de căldură.

Funcție:

• Realizează comutarea între modurile de încălzire și răcire, schimbând direcția de curgere a agentului frigorific sau a apei.
• Funcționează cu sisteme automate de control pentru a îmbunătăți eficiența energetică.



Avantaje: Realizează circulația răcirii și încălzirii și controlul economisirii energiei prin comutarea supapelor cu trei căi.

Care sunt diferențele dintre o supapă electrică cu trei căi și o supapă manuală cu trei căi?

Supapele cu trei căi pentru aer condiționat pot fi împărțite în supape manuale cu trei căi și supape electrice cu trei căi pe baza metodei lor de control. Ele diferă semnificativ în ceea ce privește funcționarea, scenariile de aplicație și performanța sistemului.

1. Caracteristicile unei supape manuale cu trei căi

Structură simplă: constă de obicei dintr-un corp de supapă și un mâner, fără componente electrice.

Funcționare flexibilă: Potrivit pentru sisteme mici sau scenarii în care nu este necesară comutarea frecventă.

Cost redus și întreținere simplă: nu necesită alimentare sau semnal de control, rezultând o fiabilitate ridicată.

Limitări: Nu se poate realiza controlul de la distanță sau reglarea automată; precizia ajustării este afectată de intervenția umană.

2. Caracteristicile unei supape electrice cu trei căi

Control automat: Acționat de un actuator electric, poate primi semnale de la un termostat sau de la controlul sistemului.

Ajustare de înaltă precizie: poate obține o distribuție proporțională a debitului 0-100%, adaptându-se la schimbările de sarcină.

Economie de energie și eficiență ridicată: în combinație cu un sistem de control inteligent, poate regla fluxul de apă sau direcția fluxului de agent frigorific în funcție de nevoile reale, reducând consumul de energie.

Instalare și întreținere: necesită alimentare cu energie și inspecție regulată a actuatorului; întreținerea este mai complexă decât supapele manuale.

Aplicații largi: Potrivit pentru sisteme centrale de aer condiționat, unități ventiloconvectoare, sisteme multi-split, sisteme de încălzire prin pardoseală și alte scenarii care necesită reglare automată.

Ce parametri trebuie luați în considerare atunci când alegeți o supapă cu trei căi?

1. Diametrul nominal al supapei: Diametrul nominal al supapei este cel mai elementar parametru atunci când alegeți o supapă cu trei căi, deoarece determină potrivirea dintre supapă și conductă. Un diametru prea mic va duce la o rezistență excesivă la curgere, afectând presiunea sistemului și capacitatea de alimentare cu apă sau de răcire a echipamentelor terminale; un diametru prea mare va crește costurile și ocuparea spațiului și poate duce la o reglare incorectă a debitului. În general, diametrul nominal al supapei adecvat trebuie selectat pe baza debitului proiectat al sistemului și a diametrului conductei pentru a asigura funcționarea lină a sistemului.

2. Caracteristicile debitului și valoarea Cv: Capacitatea de curgere a unei supape cu trei căi este de obicei exprimată prin valoarea sa Cv, care este debitul pe unitatea de presiune. Selectarea corectă a valorii Cv asigură că deschiderea supapei se potrivește cu debitul sistemului, realizând astfel un control precis. Pentru supapele de control proporționale (cum ar fi supapele de tip T), curba debitului trebuie să fie cât mai stabilă posibil pentru a asigura distribuția uniformă a apei calde și reci sau a agentului frigorific, evitând fluctuațiile de temperatură sau instabilitatea în sistem.

3. Material supapei: Materialul supapei îi afectează în mod direct rezistența la coroziune, rezistența la presiune și durata de viață. Materialele obișnuite ale corpului supapei includ cupru, alamă, oțel inoxidabil și materiale plastice (cum ar fi PVC sau PP). Supapele de cupru sau alamă sunt utilizate în mod obișnuit în sistemele de apă, în timp ce supapele din oțel inoxidabil sunt potrivite pentru sistemele cu cerințe ridicate de rezistență la coroziune sau medii chimice. Supapele din plastic sunt potrivite pentru sistemele de apă cu temperatură joasă sau mici. Selectarea materialului trebuie să se bazeze pe o potrivire rezonabilă între tipul suportului, temperatură și cerințele de sistem.

4. Evaluarea presiunii: Presiunea nominală a unei supape cu trei căi se referă la presiunea maximă de lucru pe care o poate suporta supapa. La selectare, asigurați-vă că presiunea nominală a supapei este mai mare decât presiunea maximă de lucru a sistemului pentru a evita scurgerile sau deteriorarea. În sistemele de refrigerare de înaltă presiune sau sistemele industriale de aer condiționat, supapele de înaltă presiune trebuie selectate pentru a asigura funcționarea în siguranță pe termen lung.

5. Metoda de control: Supapele cu trei căi pot fi controlate manual sau electric. Vanele manuale sunt potrivite pentru sisteme mici sau scenarii în care nu sunt necesare ajustări frecvente; sunt simplu de operat și cu costuri reduse. Supapele electrice, acționate de un actuator, permit controlul de la distanță și reglarea automată. Sunt potrivite pentru aer condiționat centralizat, ventiloconvector, sisteme multi-split și sisteme de încălzire prin pardoseală și pot fi utilizate cu termostate sau sisteme de management al clădirii pentru a îmbunătăți confortul sistemului și eficiența energetică.

Precauții pentru instalarea supapelor cu trei căi

1. Confirmați modelul și specificațiile supapei: Înainte de instalare, verificați cu atenție dacă modelul supapei cu trei căi, diametrul, tipul miezului supapei, materialul și metoda de control corespund cerințelor de proiectare a sistemului. Modelele sau diametrele incorecte pot avea ca rezultat un debit insuficient, o pierdere crescută de presiune a sistemului sau nerealizarea direcției de curgere necesare.

2. Verificați integritatea supapei: Înainte de instalare, verificați supapa pentru zgârieturi, fisuri, etanșări deteriorate sau blocarea miezului supapei cauzate în timpul transportului. Înlocuiți sau reparați prompt orice anomalie pentru a preveni scurgerile sau defecțiunile în timpul funcționării sistemului.

3. Păstrați conductele curate: Înainte de instalare, curățați țevile de zgură de sudură, impurități, ulei etc., pentru a preveni intrarea obiectelor străine în supapă și provocarea blocării miezului supapei sau a etanșării proaste. Pentru sistemele de apă rece sau caldă, conductele trebuie curățate înainte de instalarea supapei.

4. Direcția de instalare și marcarea direcției curgerii: Supapele cu trei căi au de obicei marcaje clare pentru direcția curgerii (săgeți sau marcaje de ieșire „A/B”). În timpul instalării, supapa trebuie instalată corect în conformitate cu direcția de curgere proiectată. Orientarea incorectă a instalării poate cauza funcționarea defectuoasă a supapelor, nu reușesc să comute sau să distribuie corect debitul și chiar să deterioreze miezul supapei și garniturile.

5. Asigurați coaxialitatea supapei cu conducta: În timpul instalării, asigurați-vă că axa supapei este aliniată cu conducta pentru a evita solicitarea neuniformă asupra corpului supapei. Nealinierea sau conexiunea forțată pot deteriora garniturile supapelor, pot cauza blocarea miezului supapei sau scurgeri la interfață.

6. Etanșarea și strângerea interfeței: Interfețe filetate: Folosiți bandă de etanșare sau material de etanșare pentru a evita strângerea excesivă și cauzarea deformarii corpului supapei. Interfețe cu flanșe: strângeți șuruburile uniform pentru a preveni concentrarea tensiunilor și scurgerile. Interfețe sudate: Acordați atenție temperaturii și locației de sudare pentru a preveni pătrunderea zgurii de sudură în supapă.

7. Evitați stresul direct sau vibrațiile: După instalare, evitați aplicarea directă a tensiunii sau vibrațiilor conductei pe corpul supapei. Utilizați suporturi sau elemente de fixare pentru conducte pentru a reduce stresul și a prelungi durata de viață a supapei.

8. Conexiuni electrice pentru supape electrice cu trei căi: Pentru supapele electrice cu trei căi, firele trebuie conectate corect conform manualului de instrucțiuni, asigurând un semnal de control bun, tensiunea de alimentare și împământarea. După instalare, verificați funcționarea actuatorului pentru a vă asigura că funcționează corect, evitând erorile de cablare care ar putea împiedica reglarea automată a supapei.

9. Locație de instalare și spațiu de întreținere: Supapa cu trei căi trebuie instalată într-un loc care să faciliteze operarea, inspecția și întreținerea. Asigurați-vă că tija supapei sau actuatorul poate funcționa liber și lasă suficient spațiu pentru întreținerea sau înlocuirea viitoare.

10. Punerea în funcțiune a sistemului după instalare: După instalare, efectuați un test manual sau electric pe supapă pentru a verifica performanța de comutare, distribuție a debitului și etanșare. Dacă sunt găsite anomalii, reglați sau înlocuiți supapa prompt pentru a asigura o funcționare sigură și stabilă după pornirea sistemului.

The supapă cu trei căi pentru aer condiționat este o componentă cheie de control în sistemele de aer condiționat, utilizată în principal pentru a regla debitul de agent frigorific sau de apă rece/caldă, realizând comutarea între răcire și încălzire și distribuirea apei răcite/calde. Schimbă traseul fluidului prin mișcarea miezului supapei și poate fi acționat manual sau automat cu un actuator electric. Supapele cu trei căi sunt utilizate pe scară largă în aer condiționat central, unități ventiloconvector, încălzire prin pardoseală, sisteme multi-split și sisteme cu pompe de căldură, îmbunătățind confortul sistemului, eficiența energetică și stabilitatea operațională. Selecția corectă, instalarea corectă și întreținerea regulată sunt esențiale pentru a asigura funcționarea fiabilă pe termen lung a supapei cu trei căi.
