Ce este un conector rapid pentru aer condiționat auto?

A conectsau rapid pentru aer conditionat auto este o dispozitiv de cuplare specializat care permite o conexiune rapidă, fără scule și fără scurgeri între liniile de agent frigorific de aer condiționat ale vehiculului și echipamentele externe de service, cum ar fi seturi de manometre, mașini de recuperare a agentului frigorific, pompe de vid și stații de încărcare. În loc să utilizați fitinguri filetate care necesită chei și mai multe ture pentru a se asigura, un conector rapid se fixează pe portul de service printr-o singură acțiune de apăsare și clic, sigilând instantaneu și eliberând la fel de repede când maneta sau gulerul este acţionat. Acești conectori sunt o componentă esențială a oricărui set de instrumente profesionale de service A/C auto, permițând umplerea eficientă cu agent frigorific, testarea presiunii sistemului, detectarea scurgerilor și recuperarea agentului frigorific fără riscul de evadare a agentului frigorific sau de contaminare cu umiditate.

De ce sunt folosiți conectori rapidi în sistemele de climatizare auto

Sistemele de aer condiționat auto funcționează ca circuite etanșe, presurizate. Orice conectare sau deconectare a echipamentelor de service introduce un risc de pierdere a agentului frigorific, pătrundere de aer și contaminare cu umiditate - toate acestea reduc performanța sistemului sau cauzează deteriorarea compresorului. Conectorii rapidi abordează această provocare direct prin încorporarea mecanismelor interne de supapă care mențin ambele părți ale conexiunii etanșate până când cuplajul este complet cuplat.

Beneficiile practice față de cuplajele de serviciu filetate mai vechi sunt substanțiale:

• Viteza : Conectarea și deconectarea durează mai degrabă secunde decât minute, reducând timpul de service per vehicul.
• Pierderi minime de agent frigorific : Designul supapei cu autoetanșare previne scăparea agentului frigorific în timpul operațiunilor de conectare și deconectare.
• Nu sunt necesare instrumente : Elimina necesitatea de a folosi chei sau chei la portul de service, reducand riscul de deteriorare a portului.
• Siguranța operatorului : Conexiunile etanșe protejează tehnicienii de contactul direct cu agentul frigorific, care poate provoca degerături și răni oculare.
• Conformitatea cu reglementările : Multe reglementări de mediu impun acum recuperarea agentului frigorific în timpul serviciului; Conectorii rapidi fac echipamentul de recuperare mai ușor și mai rapid de atașat, susținând conformitatea.

Cum funcționează un conector rapid pentru A/C auto

Principiul de funcționare al unui conector rapid se bazează pe a împingere pentru conectare, tragere/pârghie pentru eliberare mecanism combinat cu supape de reținere interne duble. Înțelegerea acestui mecanism îi ajută pe tehnicieni să utilizeze corect conectorii și să evite greșelile comune.

Secvență de conectare

1. Identificați portul de service corect : Orificiul lateral de joasă presiune (aspirație) și orificiul lateral de înaltă presiune (descărcare) au dimensiuni diferite pentru a preveni interconectarea. Porturile din partea inferioară sunt mai mari în diametru decât porturile din partea înaltă.
2. Aliniați conectorul : Glisați conectorul rapid peste fitingul portului de serviciu, asigurându-vă că este orientat drept pentru a evita filetarea încrucișată sau armarea.
3. Apăsați pentru a se angaja : Împingeți ferm corpul conectorului înainte până când se aude sau se simte un clic. Acest clic semnalează că inelul de blocare sau clema s-a fixat în canelura de pe portul de service.
4. Deschiderea supapei : Pe măsură ce conectorul se așează complet, pinul sau actuatorul intern împinge spre deschidere supapa Schrader (supapa portului de serviciu) și simultan deschide supapa internă a conectorului, permițând agentului frigorific să curgă.
5. Verificați locul : O tragere ușoară a corpului conectorului confirmă că este blocat. Un conector așezat corespunzător nu se va elibera fără acționarea mecanismului de eliberare.

Secvența de deconectare

1. Închideți supapa de serviciu pe manometrul colectorului sau pe stația de încărcare pentru a izola furtunul de sistem înainte de a deconecta.
2. Acționați eliberarea : Apăsați butonul de eliberare, glisați colierul de eliberare sau strângeți pârghia (în funcție de designul conectorului) pentru a retrage mânerul de blocare.
3. Trage înapoi : Pe măsură ce conectorul este retras, supapele interne atât de pe conector, cât și de la portul de serviciu se închid simultan, captând agentul frigorific în sistem și împiedicându-l să scape în atmosferă.
4. Inspectați și acoperiți : Înlocuiți capacul de praf de pe portul de service imediat după deconectare pentru a vă proteja împotriva contaminării.

Tipuri de conectori rapidi pentru A/C auto

Conectorii rapidi pentru service A/C auto sunt fabricați în mai multe configurații pentru a se potrivi cu diferite modele de sistem, tipuri de agent frigorific și interfețe ale echipamentelor de service. Selectarea tipului corect este esențială pentru compatibilitate și siguranță.

După tipul de agent frigorific și dimensiunea portului

Agentul frigorific utilizat în vehicul determină dimensiunea portului și specificațiile conectorului. Utilizarea tipului de conector greșit este împiedicată fizic de diferența de dimensiune în majoritatea cazurilor, dar cunoașterea tipului de sistem înainte de service este esențială:

• sisteme R-134a : Marea majoritate a vehiculelor construite între începutul anilor 1990 și mijlocul anilor 2010 utilizează agent frigorific R-134a. Porturile de serviciu din partea inferioară folosesc a Conectare rapidă SAE de 1/4 inch montaj; porturile înalte folosesc a Conectare rapidă de 16 mm (sau 3/8-inch SAE). .
• sisteme R-1234yf : Vehiculele mai noi (de obicei din 2017 în continuare pe multe piețe) folosesc R-1234yf, un agent frigorific cu GWP scăzut. Porturile de serviciu folosesc un design proprietar de conectare rapidă, adică nu este compatibil cu conectorii R-134a , asigurându-se că tipurile de agent frigorific nu pot fi contaminate încrucișat.
• Sisteme vechi R-12 : Vehiculele mai vechi care utilizează R-12 (eliminate treptat conform Protocolului de la Montreal) au porturi filetate diferite, mai mari. Sunt disponibile adaptoare de adaptare pentru a permite conectorilor rapidi moderni să întrețină aceste sisteme după conversie.
• sisteme CO2 (R-744). : Apărând în vehiculele electrice și hibride, sistemele de climatizare cu CO2 funcționează la presiuni de până la 130 bar (1.885 psi) — mult mai mare decât sistemele convenționale — și necesită conectori rapidi de înaltă presiune, special conceputi pentru aceste condiții extreme.

Prin mecanismul de eliberare

• Eliberare prin apăsare : Un buton montat lateral apasă un știft de reținere, permițând smulgerea conectorului. Simplu și rapid, comun la capetele furtunurilor de serviciu standard.
• Eliberarea gulerului glisant : Un manșon din jurul corpului conectorului este alunecat înapoi spre furtun pentru a decupla manșonul de blocare. Oferă o prindere sigură și este rezistent la eliberarea accidentală.
• Deblocare acţionată prin pârghie : Un mâner sau pârghie de pe partea laterală a conectorului închide simultan supapa internă și eliberează blocarea, făcând deconectarea o operație cu o singură mână. Preferat pentru utilizarea pe linia de producție de înaltă frecvență.
• Stil de cuplare (din două piese) : O jumătate masculină și feminină care se unesc împreună. Jumătatea mamă poate fi montată permanent pe furtunul de serviciu; jumătatea tată se conectează la un adaptor de pe portul vehiculului. Frecvent în configurațiile stației de recuperare a agentului frigorific.

Prin aplicația de serviciu

• Conectori de jos (de aspirație). : Conectați-vă la portul de serviciu de joasă presiune, utilizat de obicei pentru testarea vidului, încărcarea agentului frigorific și monitorizarea presiunii la partea joasă.
• Conectori înalți (descărcare). : Conectați la portul de înaltă presiune pentru citirea presiunii pe partea înaltă și recuperarea agentului frigorific. Trebuie să fie evaluat pentru presiuni de obicei până la 500 psi (34 bar) pentru agenti frigorifici conventionali.
• Seturi de conectori cu două porturi : Se vând ca perechi potrivite pentru conexiuni de jos și de înaltă, codate de culoare albastru (partea inferioară) și roșu (partea înaltă) pentru a preveni interconectarea.

Specificații cheie de înțeles

La selectarea sau evaluarea unui conector rapid pentru service A/C auto, următorii parametri tehnici definesc adecvarea și siguranța:

Materiale și construcție: ce face un conector de calitate

Fiabilitatea unui conector rapid în condițiile dure ale serviciului de climatizare auto – presiuni ridicate, temperaturi extreme, expunere la substanțe chimice și utilizare frecventă – depinde în întregime de selecția materialului și de fabricația de precizie.

Materiale caroserie și carcasă

Utilizare conectori rapidi de calitate alamă sau aliaj de aluminiu forjat corpuri care sunt prelucrate cu precizie la toleranțe strânse. Alama oferă o rezistență excelentă la coroziune la uleiurile frigorifice și la umiditate; aluminiul este preferat acolo unde reducerea greutății este importantă. Oțelul inoxidabil este utilizat pentru aplicații care necesită cea mai mare rezistență la coroziune sau pentru sisteme de înaltă presiune cu CO2 (R-744). Placarea cu crom sau nichel este adesea aplicată pentru a îmbunătăți durabilitatea suprafeței și pentru a preveni coroziunea galvanică atunci când conectorul intră în contact cu metale diferite pe portul de service al vehiculului.

Materiale de etanșare și inele O

Etanșările interne sunt componentele cele mai critice în determinarea performanței scurgerilor pe termen lung. Diferiți agenți frigorifici și uleiuri pentru compresoare necesită diferite materiale de etanșare:

• NBR (cauciuc nitril butadien) : Materialul tradițional de etanșare pentru sistemele de ulei mineral R-12 și mai vechi. Nu este recomandat pentru compatibilitatea cu uleiul PAG.
• HNBR (BNR hidrogenat) : Cel mai utilizat material de etanșare în conectorii A/C auto moderni. Compatibilitate excelentă cu uleiurile pentru compresoare R-134a și PAG, cu o gamă de funcționare de -40°C până la 150°C .
• EPDM : Folosit pentru sistemele R-1234yf și unele sisteme pe bază de apă sau CO2. Rezistent chimic la o gamă mai largă de agenți frigorifici, dar nu este compatibil cu uleiul mineral.
• PTFE (politetrafluoretilenă) : Folosit pentru inelele de rezervă și scaunele supapelor în conectorii high-end. Practic inert din punct de vedere chimic și oferă o suprafață de etanșare cu frecare foarte scăzută.

Prelucrare de precizie și testare de etanșeitate

Conectorii rapidi de calitate profesională sunt supuși prelucrare CNC de precizie pentru a se asigura că suprafețele de îmbinare, canelurile de blocare și scaunele supapelor sunt exacte dimensional în limitele toleranțelor de ±0,01 mm până la ±0,05 mm . După asamblare, fiecare conector este supus unei încercări de etanșeitate - de obicei, detecție a scurgerilor de heliu sau test de menținere a presiunii de azot - pentru a verifica dacă unitatea asamblată îndeplinește rata de scurgere specificată înainte de a părăsi fabrica. Acest pas de calitate este ceea ce distinge un conector care va etanșa fiabil după mii de cicluri de service de unul care începe să curgă prematur.

Aplicații comune în service A/C auto

Conectorii rapidi sunt utilizați în întreaga gamă de sarcini de întreținere și reparare a aerului condiționat auto. Înțelegerea operațiunilor care necesită ce tip de conector îi ajută pe tehnicieni să se echipeze corect.

Încărcarea și completarea cu agent frigorific

Când un sistem A/C a pierdut agent frigorific din cauza unei scurgeri lente sau a unei întrețineri de rutină, sistemul trebuie reîncărcat la greutatea specificată de producător (de obicei 400 g până la 900 g de agent frigorific în funcție de dimensiunea vehiculului). Un conector rapid de pe portul de service din partea joasă conectează furtunul de încărcare de la un cilindru de agent frigorific sau o stație de încărcare la sistem. Supapa de auto-etanșare asigură că nu pătrunde aer în sistem și nu iese agent frigorific în timpul conectării și deconectarii.

Testarea presiunii sistemului și detectarea scurgerilor

Atât conectorii rapidi pe partea înaltă, cât și pe partea inferioară sunt atașați simultan pentru a conecta setul de manometru al colectorului. Manometrele afișează presiunile sistemului în timp real, care permit tehnicianului să diagnosticheze probleme precum supraîncărcare, încărcare insuficientă, defecțiune a compresorului sau blocaje în sistem. Pentru testarea scurgerilor, azotul este introdus uneori prin porturile de serviciu la presiuni de 150 până la 200 psi (10 până la 14 bar) pentru a localiza scurgerile înainte de a reîncărca cu agent frigorific.

Evacuare cu vid

Înainte ca orice încărcătură de agent frigorific să fie introdusă într-un sistem care a fost deschis pentru reparații, sistemul trebuie evacuat cu o pompă de vid pentru a elimina tot aerul și umezeala. Conectorii rapidi de pe ambele porturi de service conectează pompa de vid la sistem. Procesul de evacuare atrage de obicei sistemul la 500 microni (0,5 Torr) sau mai jos , un nivel la care umiditatea reziduală se scurge la temperatura ambiantă.

Recuperarea agentului frigorific

Reglementările de mediu din majoritatea țărilor impun ca agentul frigorific să fie recuperat înainte de orice reparație a sistemului de A/C care implică deschiderea circuitului de agent frigorific. Mașinile de recuperare se conectează prin conectori rapidi pe ambele porturi de service și extrag agentul frigorific într-un cilindru de recuperare certificat. Conectorii rapidi reduc la minimum lichidul frigorific pierdut în atmosferă în timpul operațiunilor de conectare și deconectare, susținând conformitatea cu mediul.

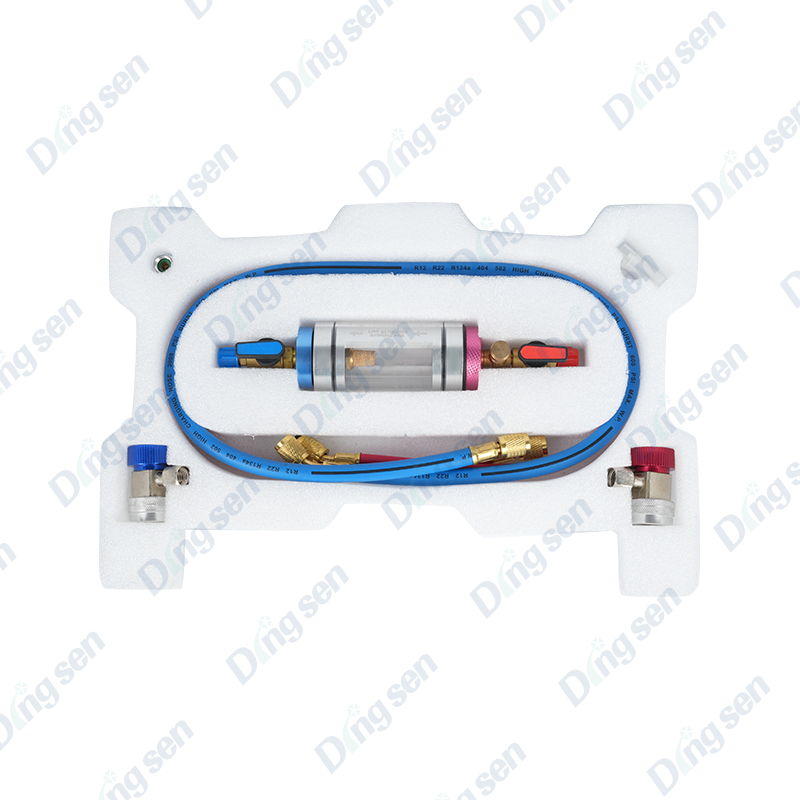

Injecție ulei compresor

După reparații majore, cum ar fi înlocuirea compresorului sau spălarea sistemului, cantitatea corectă de ulei de lubrifiere a compresorului (de obicei Ulei PAG pentru sistemele R-134a or Ulei POE pentru sistemele R-1234yf ) trebuie reintroduse. Adaptoarele specializate pentru conectori rapidi permit injectoarelor de ulei să se conecteze la porturile de service fără a deschide sistemul în atmosferă.

Compatibilitate: potrivirea conectorului la vehicul

Unul dintre cele mai importante aspecte practice ale lucrului cu conectorii rapidi A/C auto este asigurarea compatibilității între conector și designul portului de service al vehiculului. Deși standardizarea s-a îmbunătățit de-a lungul deceniilor, există încă diferențe semnificative între mărcile de vehicule, anii de model și sistemele de refrigerare.

Utilizare, întreținere și depozitare corespunzătoare

Chiar și conectorul rapid de cea mai înaltă calitate se va defecta prematur dacă este utilizat incorect sau nu este întreținut. Respectarea acestor bune practici prelungește durata de viață și asigură o performanță constantă de etanșare.

În timpul utilizării

• Verificați întotdeauna tipul de agent frigorific înainte de conectare. Conectarea unui conector R-134a la un port R-1234yf este împiedicată fizic de diferențele de dimensiune a portului, dar utilizarea adaptoarelor incorecte pentru a forța o conexiune poate contamina încrucișat agentul frigorific.
• Nu depășiți presiunea nominală de lucru . Încercarea de a utiliza un conector de jos pe partea de înaltă presiune poate provoca o defecțiune catastrofală a mecanismului de blocare.
• Nu deconectați niciodată sub presiune fără a închide mai întâi supapa distribuitorului și a reduce presiunea din conductă prin procedura de recuperare corespunzătoare. Deconectarea forțată la presiune ridicată riscă rănirea și eliberarea agentului frigorific.
• Inspectați inelele O înainte de fiecare utilizare . Un inel O fisurat, deformat sau turtit trebuie înlocuit imediat. Seturile de inele O de înlocuire pentru majoritatea conectorilor standard sunt disponibile pe scară largă.

Curățare și depozitare

• După fiecare utilizare, ștergeți corpul conectorului și suprafețele de contact cu portul cu o cârpă curată și uscată pentru a îndepărta reziduurile de ulei și murdăria.
• Aplicați periodic o cantitate mică de ulei frigorific pe inelele O pentru a le menține flexibile și pentru a preveni uscarea și crăparea acestora.
• Depozitați conectorii cu capace de praf în poziție peste capătul de contact al port-ului pentru a preveni contaminarea supapei și a suprafețelor de etanșare.
• A se păstra într-un mediu uscat, cu temperatură moderată. Depozitarea prelungită la temperaturi peste 60°C poate degrada elastomerii inelului O.
• Înlocuiți orice conector care a fost scăpat de la înălțime sau care prezintă semne de deteriorare prin impact asupra mecanismului de blocare, chiar dacă nu este evidentă nicio deteriorare vizibilă.

Semne că un conector rapid trebuie înlocuit

Recunoașterea semnelor timpurii de uzură sau deteriorare a conectorului previne pierderea agentului frigorific, contaminarea și potențialele incidente de siguranță în timpul lucrărilor de service:

• Dificultate de angajare sau de eliberare : Un conector greu de împins sau de eliberat poate avea un colț de blocare uzat, știfturi de reținere îndoite sau un corp deformat.
• Reziduuri vizibile de ulei frigorific în jurul îmbinării : Urmărirea uleiului este unul dintre primele semne ale unei etanșări care plâng, chiar înainte să apară o pierdere de presiune măsurabilă.
• Eșecul de a menține vidul : Dacă manometrul colectorului arată că vidul scade mai repede decât se aștepta în timpul evacuării, etanșările conectorului pot permite pătrunderea aerului.
• Inele O fisurate sau extrudate : Vizibile în timpul inspecției înainte de utilizare, acestea trebuie înlocuite înainte ca conectorul să fie repus în funcțiune.
• Coroziune sau sâmburi pe corp : Coroziunea la suprafață poate indica coroziunea internă a componentelor supapei, compromițând atât etanșarea, cât și integritatea structurală.
