Cum se verifică dacă conectorul rapid pentru climatizarea mașinii funcționează corect?

Pentru a verifica dacă a conector rapid pentru aer conditionat auto functioneaza corect, inspectați-l pentru deteriorări fizice, confirmați că clema de blocare este complet așezată, verificați că nu există scurgeri de agent frigorific și verificați dacă conectorul se cuplează și se eliberează corect . Conectorii rapidi de pe sistemele de curent alternativ pentru autovehicule unesc liniile de agent frigorific de înaltă și de jos la compresor, condensator și evaporator fără a necesita fitinguri filetate. Un conector defect poate cauza pierderi de agent frigorific, defecțiune a sistemului AC sau, în cazuri severe, eliberare periculoasă de agent frigorific de înaltă presiune. Cele mai multe verificări pot fi efectuate cu unelte de bază, un detector de scurgeri de agent frigorific și un set de manometru și trebuie efectuate ori de câte ori sistemul AC prezintă performanțe de răcire reduse, zgomote neobișnuite sau semne vizibile de contaminare cu ulei în apropierea fitingurilor.

Cum funcționează conectorii rapidi AC și unde eșuează

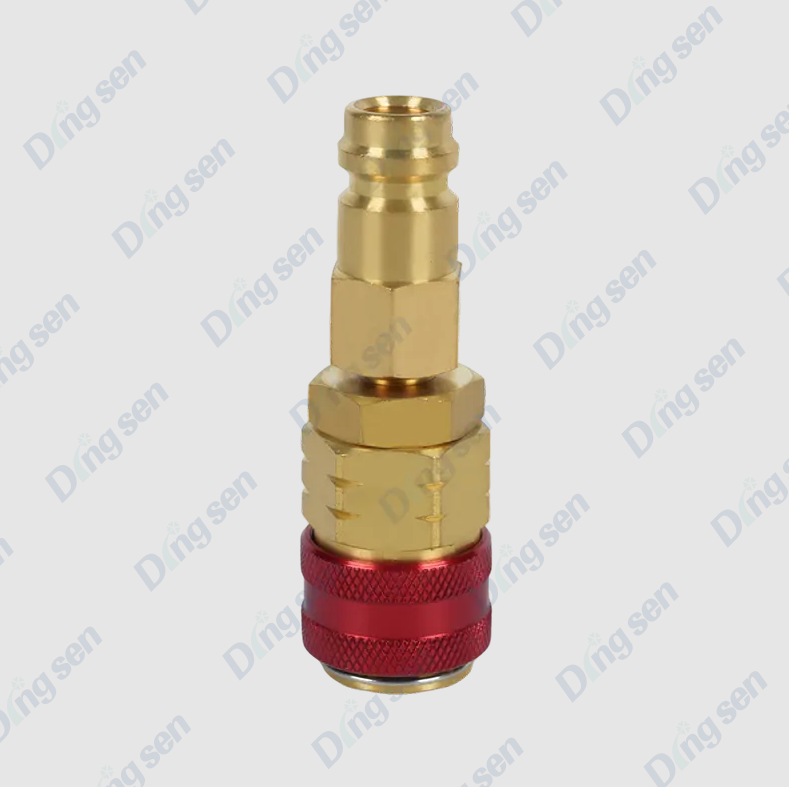

Conectorii rapidi AC pentru automobile folosesc o supapă internă cu arc și un inel de blocare extern sau o clemă pentru a crea o conexiune etanșă, cu presiune nominală între liniile de agent frigorific. Când fitingul tată este împins în corpul mamă, acesta deprimă o supapă internă de tip Schrader, permițând agentului frigorific să curgă. Clema de blocare se fixează într-o canelură pentru a preveni deconectarea accidentală sub presiune - de obicei 15–30 bar pe partea superioară și 2–5 bar pe partea inferioară a unui sistem standard R-134a sau R-1234yf.

Cele mai frecvente puncte de eroare sunt:

• Degradarea etanșării inelului O — inelul O intern se întărește, crapă sau se umflă în timp, permițând agentului frigorific să treacă dincolo de etanșare.
• Deteriorarea sau pierderea clemei de blocare — o clemă lipsă, îndoită sau crăpată permite conectorului să se decupleze parțial sub presiunea sistemului.
• Fisurarea sau deformarea corpului — impactul fizic, strângerea excesivă în timpul instalării sau ciclul termic pe termen lung pot crăpa corpul conectorului.
• Defecțiunea supapei interne — o supapă internă blocată sau corodata poate să nu se deschidă complet, limitând fluxul de agent frigorific și reducând performanța AC chiar și atunci când conectorul pare intact în exterior.
• Contaminare — murdăria, resturile sau umezeala care intră printr-un fiting deconectat pot deteriora scaunul supapei și suprafețele de etanșare a inelului O.


Măsuri de siguranță înainte de a inspecta conectorii rapidi AC

Sistemele de refrigerare AC funcționează sub presiune semnificativă și conțin substanțe chimice care pot provoca degerături, răni oculare sau asfixiere dacă sunt eliberate brusc. Înainte de a începe orice inspecție sau testare practică, respectați următoarele măsuri de precauție:

• Purtați ochelari de protecție și mănuși izolante în orice moment când se lucrează în apropierea conductelor de refrigerant sub presiune.
• Nu deconectați niciodată un conector rapid în timp ce sistemul este presurizat . Recuperați întotdeauna agentul frigorific folosind un echipament de recuperare certificat înainte de a scoate orice conector.
• Lucrați într-o zonă bine ventilată . Vaporii de agent frigorific sunt mai grei decât aerul și deplasează oxigenul la nivelul podelei.
• Lăsați motorul și sistemul AC să se răcește cel puțin 15-20 de minute după operare înainte de a manipula conectorii lângă compresor sau condensator, unde temperaturile pot depăși 80°C.
• Rețineți că R-1234yf este ușor inflamabil (clasificare A2L) . Țineți sursele de aprindere departe de zona de lucru atunci când inspectați sistemele încărcate cu acest agent frigorific.

Inspecție vizuală și fizică pas cu pas

Începeți cu o inspecție vizuală și manuală amănunțită înainte de a utiliza orice instrument de diagnostic. Acest pas identifică majoritatea defecțiunilor evidente ale conectorului și durează mai puțin de cinci minute pentru fiecare conector.

Verificați dacă există pete de ulei în jurul conectorului

Sistemele de refrigerare folosesc ulei PAG sau POE pentru a lubrifia compresorul. Când agentul frigorific se scurge dincolo de garnitura conectorului, acesta transportă ulei de compresor cu el, lăsând a reziduuri întunecate, grase sau peliculă uleioasă în jurul corpului conectorului și pe suprafețele furtunului sau țevilor din apropiere. Chiar și o mică pată de ulei de dimensiunea unei monede este un indicator sigur al unei defecțiuni de etanșare. Verificați atât corpul conectorului, cât și o rază de 10–15 cm a zonei înconjurătoare a furtunului și a suportului.

Inspectați clema de blocare

• Confirmați clema de blocare (inel de reținere) este prezentă și complet introdusă în canalul său din jurul corpului conectorului. O clemă așezată corect ar trebui să se așeze la același nivel sau ușor mândru de suprafața conectorului - nu înclinată, introdusă parțial sau lipsă.
• Caută fisuri, deformare sau decolorare în clip. Clemele de plastic care au fost expuse la căldură prelungită (obișnuită în apropierea compresorului) devin casante și se pot fractura chiar și atunci când par intacte vizual.
• Încercați ușor să trageți conectorul separat axial cu mâna fără a elibera clipul. Ar trebui să apară un conector blocat corect mișcare axială zero . Orice deschidere perceptibilă sub forța de tragere manuală indică că clema nu cuplează corect canelura de blocare.

Inspectați corpul conectorului

• Examinați întreaga suprafață exterioară pentru fisuri, așchii sau urme de tensiune albicioase în corpul de plastic. Acordați o atenție deosebită zonei imediat din spatele canelurii de blocare, care suferă cea mai mare tensiune de tracțiune în timpul presurizării.
• Verificați conectorii metalici pentru coroziune, sâmburi sau deteriorare a firelor pe fețele scaunelor.
• Verificați dacă conectorul este complet așezat — fitingul tată trebuie să fie introdus până la punctul în care clema de blocare se fixează, fără un spațiu vizibil între fețele corpului masculin și feminin. Un conector introdus incomplet este o cauză foarte frecventă a pierderii lente a agentului frigorific.

Metode de detectare a scurgerilor de agent frigorific

Inspecția vizuală singură nu poate confirma că un conector nu are scurgeri sub presiunea de funcționare. Utilizați una sau mai multe dintre următoarele metode de detectare pentru a confirma integritatea sigiliului.

Detector electronic de scurgeri

Un detector electronic de scurgeri de agent frigorific este cea mai rapidă și mai sensibilă metodă de localizare a scurgerilor din conector. Detectoarele cu diode încălzite pot detecta concentrații de agent frigorific la fel de scăzute 5 ppm (părți pe milion) , cu mult sub pragul detectabil prin orice altă metodă non-laboratoare. Cu sistemul AC în funcțiune și complet presurizat:

• Deplasați încet sonda detector pe întreaga circumferință a conectorului la o distanță de 5–10 mm de la suprafata.
• Verificați sub conector - vaporii de agent frigorific sunt mai denși decât aerul și se vor acumula în cel mai de jos punct din apropierea sursei de scurgere.
• O alarmă sonoră sau un LED intermitent indică prezența agentului frigorific. Confirmați alarm triggers at the connector body itself , nu de la un fiting din apropiere sau joncțiune a furtunului, înainte de a concluziona că conectorul este sursa.

Inspecție cu vopsea fluorescentă UV

Multe sisteme de curent alternativ auto sunt preîncărcate cu colorant fluorescent UV sau colorant poate fi injectat folosind un kit de injector de colorant. Sub o lampă UV (lumină neagră), colorantul scurs are un fluorescent galben-verde strălucitor, marcând cu precizie locația scurgerii pe suprafața conectorului. Această metodă este deosebit de utilă pentru confirmând care punct specific al unui conector are scurgeri — scaunul inelului O, cusătura corpului sau zona clemei de blocare.

Observarea presiunii manometrului colectorului

Conectați un set de manometru la porturile de serviciu și înregistrați presiunile sistemului cu motorul oprit și sistemul la temperatura ambiantă. Ca referință generală pentru un sistem R-134a care funcționează corect la 21°C temperatura mediului ambiant , presiunea statică ar trebui să fie de aproximativ 5–6 bar atât pe partea înaltă, cât și pe cea joasă . Dacă presiunea observată este semnificativ sub aceasta și sistemul nu a fost întreținut recent, este indicată pierderea de agent frigorific printr-un conector care are scurgeri sau în altă parte a sistemului. Monitorizați indicatorul pentru 5–10 minute — o scădere a presiunii confirmă o scurgere activă.

Testarea angajării și a funcției de eliberare a conectorului

Un conector care este intact din punct de vedere fizic, dar nu se cuplează sau nu se eliberează corect, fie nu va reține presiunea, fie va crea dificultăți în timpul serviciului. Testați funcția de cuplare și eliberare numai după ce sistemul a fost depresurizat în siguranță și a fost recuperat agentul frigorific.

1. Testează angajamentul — împingeți fitingul tată în corpul femeii până când simțiți sau auziți un clic distinct de la clema de blocare. Click-ul trebuie să fie pozitiv și clar. O cuplare moale și neclară indică faptul că clema nu se așează în canelura sa, ceea ce înseamnă că conectorul nu va menține presiunea sistemului în mod fiabil.
2. Confirmați locurile complete — după cuplare, confirmați vizual că armătura tată este la nivel sau ușor îngropată în fața corpului feminin. Orice spațiu vizibil între cele două fețe de împerechere indică o inserare incompletă.
3. Testați retenția axială — aplicați o forță fermă de tragere manuală axial pe ambele părți ale fitingului conectat. Nu trebuie să apară nicio separare sau mișcare în timp ce clema este cuplată. Mișcarea indică geometria de blocare uzată.
4. Lansare de testare — acţionaţi instrumentul de eliberare sau apăsaţi urechile de deblocare conform proiectării pentru tipul de conector specific. Conectorul ar trebui să se decupleze ușor și complet cu o forță moderată a mâinii. Forța excesivă necesară pentru eliberare poate indica un inel O umflat, contaminare sau o gaură deformată a corpului.
5. Inspectați inelul O după dezasamblare — odată separat, examinați inelul O de pe fitingul tată pentru întărire, crăpare, puncte plate sau deteriorare prin extrudare. Un inel O sănătos ar trebui să fie suplu, uniform rotund și fără defecte de suprafață . Înlocuiți orice inel O care nu reușește această inspecție înainte de reasamblare.

Rezumatul diagnosticului: simptome, cauze probabile și acțiuni

Când să înlocuiți mai degrabă decât să reparați un conector rapid AC

Unele defecțiuni ale conectorului pot fi rezolvate prin înlocuirea inelului O și reașezarea fitingului. Altele necesită înlocuirea completă a conectorului. Înlocuiți întregul ansamblu conector - nu doar inelul O - în următoarele condiții:

• Orice fisură în corpul conectorului — corpurile din plastic sau metal crăpate nu pot menține în siguranță presiunea agentului frigorific și trebuie înlocuite imediat.
• Canelură de blocare uzată sau deformată — dacă clema nu se mai fixează pozitiv sau fitingul tată se mișcă axial atunci când este blocat, geometria corpului depășește limitele utile.
• Scurgerea continuă după înlocuirea inelului O — dacă un nou inel O dimensionat corect mai curge, suprafața de etanșare din interiorul orificiului conectorului este deteriorată sau corodata și nu se va etanșa împotriva niciunui inel O.
• Vechimea conectorului peste 10 ani sau 150.000 km — corpurile conectorilor din plastic și arcurile interne ale supapelor se degradează în timp, indiferent de starea vizibilă. La vehiculele cu kilometraj mare, înlocuirea proactivă în timpul service-ului major de AC (înlocuirea compresorului sau a evaporatorului) este întreținere preventivă rentabilă.

Instalați întotdeauna inele O noi lubrifiate cu ulei PAG sau POE curat, compatibil cu sistemul atunci când reasamblați orice conector rapid AC. Nu reutilizați niciodată un inel O care a fost sub presiunea sistemului , chiar dacă pare nedeteriorată — compresia setată de la locația anterioară înseamnă că nu se va etanșa la fel de fiabil ca un inel nou.
